Датчик плотности ДЖС-7В является первичным преобразователем влажности системы измерительной СУ-5ДВ.
Датчик ДЖС-7В обеспечивает измерение влажности в трубопроводах и технологических установках:
→ мазута;
→ сырой нефти;
→ СУГ;
→ других нефтепродуктов.
Измеритель влажности СУ-5ДВ может комплектоваться двумя типами первичного преобразователя:
→ Датчиком ДЖС-7В с резьбовым креплением М60x4 c минимальным диаметром проходного отверстия для установки на трубопровод 55 мм.
→ Датчиком ДЖС-7Вm с креплением резьба трубная 1 дюйм с минимальным диаметром проходного отверстия 32 мм.
Характеристики системы СУ-5ДВ с датчиками ДЖС-7В
|
Датчик |
ДЖС-7В |
ДЖС-7Вm |
|
Габаритные размеры корпуса / длина датчика, мм |
75х105х100 / 500 |
75х105х100 / 970 |
|
Крепление к трубопроводу |
Резьба М60х4 |
Резьба трубная 1 дюйм |
|
Место установки |
Колено трубопровода, минимальный диаметр проходного отверстия 55 мм (пример рекомендуемой установки датчика) |
Колено трубопровода, минимальный диаметр проходного отверстия 32 мм. Может устанавливаться поперек широких трубопроводов*. Ниже на рисунке показаны рекомендуемые варианты устанвки датчика на широкие трубопроводы. |
|
Измеряемая среда |
Нефть по ГОСТ Р 51858–2002, мазут, сжиженные углеводородные газы и другие нефтепродукты |
Чистые нефтепродукты. Нефть и мазут по согласованию с производителем |
|
Диапазон рабочих температур анализируемой жидкости, °С |
-55 до +125 (до 200 °С по согласованию с производителем) |
-40 до +80 |
|
Максимально допустимое избыточное давление для датчиков, Мпа |
3 (по заказу до 10 Мпа) |
3 |
|
Диапазон измерений влагомера, объемной доли воды, % |
0-100 |
|
|
Скорость потока |
до 3 м/с |
|
|
Степень взрывозащиты |
искробезопасная электрическая сеть |
|
|
Степень пылевлагозащиты |
IP65 |
|
Погрешности показаний Системы СУ-5ДВ с датчиками ДЖС-7В
|
Предел допускаемого значения абсолютной погрешности измерения содержания воды в мазуте в диапазоне от 0% до 5% воды |
± 0,25% |
||
|
Предел допускаемого значения абсолютной погрешности измерения содержания воды в мазуте в диапазоне от 5% до 15% воды |
± 0,5% |
||
|
Предел допускаемого значения абсолютной погрешности измерения содержания воды в мазуте в диапазоне от 15% до 25% воды |
± 1% |
||
|
Предел допускаемого значения абсолютной погрешности измерения содержания воды в мазуте в диапазоне от 25% до 40% воды |
± 2% |
||
|
Предел допускаемого значения абсолютной погрешности измерения содержания воды в мазуте в диапазоне от 40% до 100% воды |
± 4% |
||

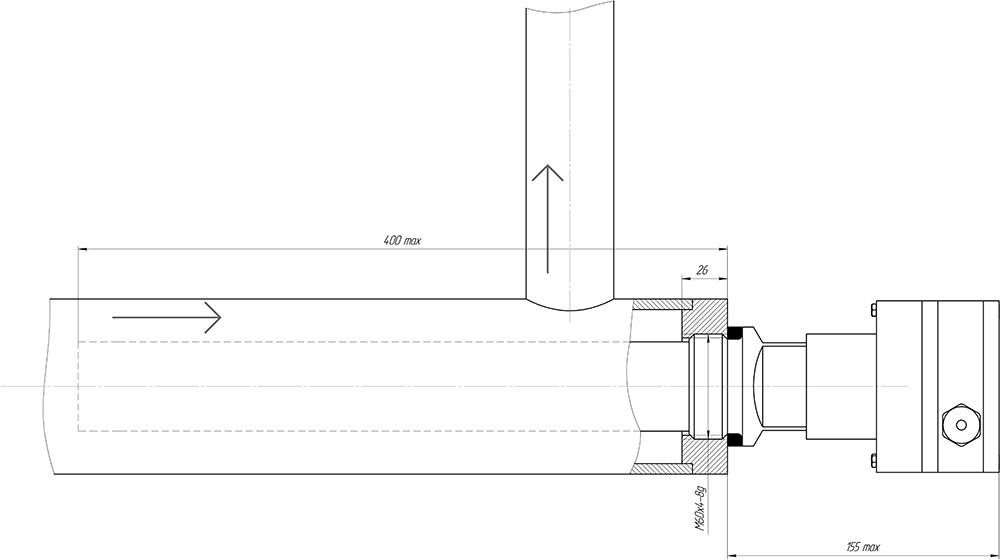

Варианты установки датчика ДЖС-7В(m)
